关于使用 ActiveX 函数（AutoLISP/ActiveX）的过程

2024-5-18 19:04| 发布者: admin| 查看: 166| 评论: 0|原作者: admin|来自: AutoCAD

在本节中，您看到了导致使用 ActiveX 自动化在绘图中绘制圆形对象的代码示例。

注意：AutoLISP 中的 ActiveX 支持仅限于 Windows。

使用以下函数调用序列来绘制 circle 对象：

(vl-load-com)
(setq acadObject   (vlax-get-acad-object))
(setq acadDocument (vla-get-ActiveDocument acadObject))
(setq mSpace       (vla-get-ModelSpace acadDocument))
(setq mycircle     (vla-addCircle mSpace
     (vlax-3d-point '(3.0 3.0 0.0)) 2.0))

此示例中的语句实现了以下操作：

加载了 AutoLISP ActiveX 支持函数。
返回指向 Application 对象的指针。
使用 Application 对象的属性获取指向当前活动 Document 对象的指针。这样就可以访问当前的AutoCAD图形。ActiveDocument
使用 Document 对象的属性获取指向 ModelSpace 对象的指针。ModelSpace
在 ModelSpace 中画了一个圆圈。

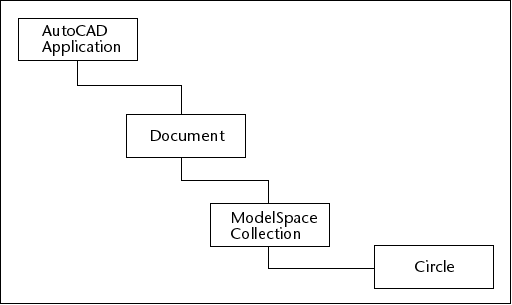

AutoCAD 对象模型中遍历的分层路径如下图所示：
